MPP

Existe-t-il un support de fixation à utiliser avec la série MPP?

Récemment, un nouveau support a été développé pour être utilisé avec la série MPP, la partie MPPBPMS:

Ce support peut être monté latéralement sur votre panneau, et les réceptacles filetés MPPRZZ et MPPREZZ peuvent être tournés dans le support monté MPPBPMS.

En fixant l'écrou de retenue MPPNZ de l'autre côté du support sur le réceptacle, votre installation est fixée.

Voici le dessin technique du support de montage:

,

Les attaches ne sont pas rigide puisqu'il fonctionne sous une précharge élastique et il bougera un peu si vous tirez sur le panneau.

Cependant, le système ne s'ouvrira pas simplement en tirant sur le panneau.

Le bouton-poussoir Turnlock série MPP est un type de fixation utilisé pour la fixation et le démontage de panneaux. Il est doté d'un système simple d'ouverture et de fermeture par simple pression. La série MPP comprend des composants tels que le réceptacle, l'écrou et la rondelle, qui fonctionnent ensemble pour maintenir les panneaux en place. Le réceptacle est fixé au cadre et maintenu en place par un écrou hexagonal, tandis que la fixation traverse le panneau et le cadre pour se loger dans le réceptacle et se verrouiller en position.

Question:

Nous construisons une instrumentation personnalisée pour les grands télescopes - souvent cette instrumentation nécessite des panneaux de couverture amovibles. Dans certaines situations, il est hautement souhaitable de pouvoir retirer et installer ces couvercles rapidement avec des attaches retenues. Dans certaines situations, un accès sans outil est également souhaitable.

Application pour MPPTLB- * Z:

MPPTLB- * Z est utilisé dans une fraiseuse, qui est la pièce qui donne les outils.

L'utilisation facile de MPPTLB- * Z est ce qui rend cette pièce si populaire.

Comme les autres parties de la série MPP, MPPTLB- * Z n'a besoin que d'une pression pour s'ouvrir et d'une nouvelle pression pour se fermer.

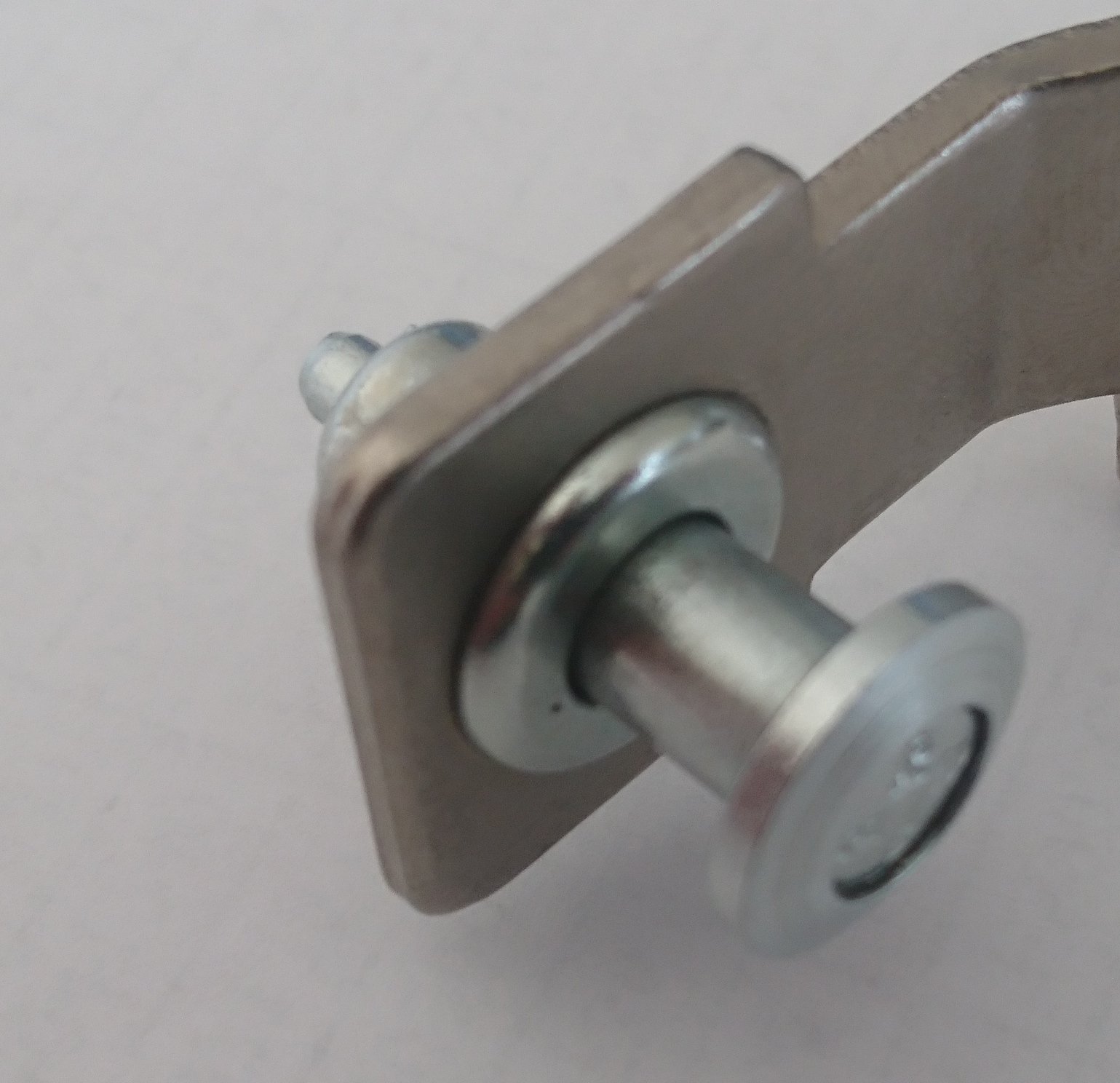

Voici quelques images de la pièce MPPTLB- * Z une fois installée:

Avec la série MPP (Medium Push Push), comme MPPTL-5N, vous n'avez qu'à appuyer une fois et il est fermé et appuyez à nouveau pour l'ouvrir.

Il n'est pas nécessaire de pousser et de tourner pour ouvrir et de pousser et de tourner pour fermer.

Lorsque vous appuyez sur le bouton, l'assemblage tourne automatiquement afin que l'ouverture et la fermeture soient très faciles.

voici une vidéo d'un Turnlock installé dans un avion. nous n'avons pas pu le démontrer activement, car cela n'était pas autorisé.

Nouveau dans la série Push Push pour service moyen, le verrou tournant "INVISIBLE".

Le montant est installé au bas du panneau au lieu de passer à travers le panneau:
